Rilievo a nuvola di punti 1000areas si arricchisce di nuovi servizi, includendo il Rilievo 3D. Servizio di rilievo, strutture civili e industriali, e o macchine di grandi e medie dimensioni con strumentazione Laser a Nuvola di Punti.

Operazioni di rilievo con Scanner 3D a nuvola di punti

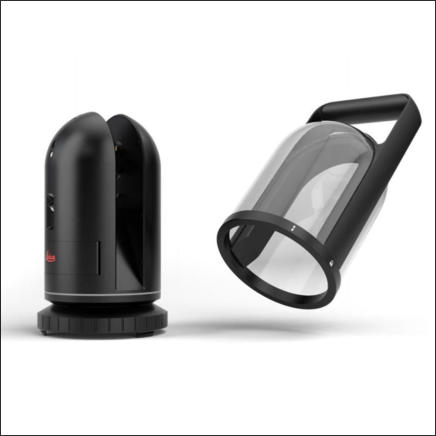

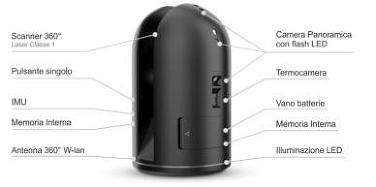

Il laser scanner come il Leica BLK360 Classe Laser1,sono in grado di misurare e registrare ad altavelocità la posizione di milioni di punti, che definiscono la superficie degli oggetti. Si ottiene da questo rilievo una serie di punti molto denso che è definito “nuvola di punti”. Per valutare le caratteristiche di uno scanner laser vi sono diversi parametri: • Portata: massima distanza che lo scanner è in grado di misurare; • Velocità: numero di punti acquisiti in ogni secondo; • Accuratezza: grado di conformità di una quantità misurata rispetto al valore reale; • Precisione: capacità dello strumento di restituire lo stesso valore in successive misurazioni; • Maneggevolezza: Di dimesioni e peso ridotte, 1 solo tasto di controllo; ClasseLaser: è la potenza del raggio laser emesso dallo strumento; si va dalla classe 1 (completamente innocua) fino alla classe IV (molto pericolosa specie per la vista).

Nuvola di Punti La nuvola di punti è il risultato del rilievo 3D eseguito tramite laser scanner. Questa rappresenta un modello tridimensionale dell’oggetto rilevato in cui sono note le coordinate di ciascun punto misurato. La densità dei punti è proporzionale al tempo di acquisizione. La nuvola di punti è visualizzabile e analizzabile tramite software specifici come CloudCompare, e racchiude con sé tutte le informazioni ottenute con il rilievo laser scanner. La nuvola di punti permette di: 1. Visualizzare in 3D l’area rilevata; 2. Misurare le distanze tra punti; 3. Esportare in modello 3D; 4. Integrare componenti 3D; 5. Scorporare parti;

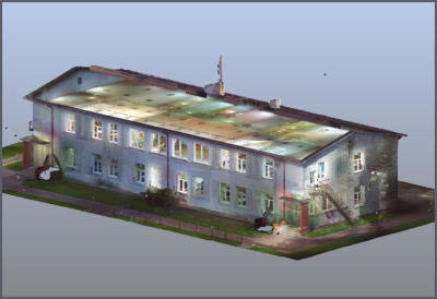

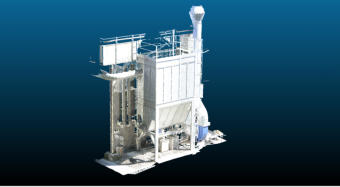

Rilievo di edifici Industriali • Con il laser scanner e il software dedicato, è possibile velocizzare le operazioni di rilievo ed elaborazione di edifici complessi sia rilievi interni che esterni, l’associazione tra immagini e scansioni, consenteno di ottenere elaborati digitali tridimensionale degli edifici, strutture, impianti ecc.. Rilievo di interni • Il rilievo laser consente di produrre rapidamente documentazioni tridimensionali di interni e installazioni tecniche, quali impianti di edifici, trasportatori o installazioni di processo, è possibile utilizzare il rilevamento geometrico esatto di oggetti come base per ristrutturazioni o ampliamenti, vengono rilevati anche tutte le tubazioni, cavi elettrici, tralicci e strutture.

Scuola di formazione su software parametrico tridimensionale e grafica. Aperto: dal Lunedi al Sabato dalle ore 8.00 alle ore 19.00 Contatti Via Roara, 711 San Giorgio in Bosco (PD) ITALY email: doris.bandiera@1000areas.it email: paolo.piana@1000areas.it Cell. Doris : 0039 392 40 700 30 Cell. Paolo : 0039 335 66 806 95 P.IVA 03356240287 R.I. PD-1998-56520 SDI: KRRH6B9

Doris Bandiera Paolo Piana

Formazione Formazione su software di progettazione tridimensionale parametrica con diversi enti e aziende. I corsi di formazione sono rivolti ad aziende e studenti o chiunque volesse apprendere la modalità di proget- tazione tridimensionale.

Nuvola di Punti La nuvola di punti è il risultato del rilievo 3D eseguito tramite laser scanner. Questa rappresenta un modello tridimensionale dell’oggetto rilevato in cui sono note le coordinate di ciascun punto misurato. La densità dei punti è proporzionale al tempo di acquisizione. La nuvola di punti è visualizzabile e analizzabile tramite software specifici come CloudCompare, e racchiude con sé tutte le informazioni ottenute con il rilievo laser scanner. La nuvola di punti permette di: 1. Visualizzare in 3D l’area rilevata; 2. Misurare le distanze tra punti; 3. Esportare in modello 3D; 4. Integrare componenti 3D; 5. Scorporare parti; Rilievo di edifici Industriali • Con il laser scanner e il software dedicato, è possibile velocizzare le operazioni di rilievo ed elaborazione di edifici complessi sia rilievi interni che esterni, l’associazione tra immagini e scansioni, consenteno di ottenere elaborati digitali tridimensionale degli edifici, strutture, impianti ecc.. Rilievo di interni • Il rilievo laser consente di produrre rapidamente documentazioni tridimensionali di interni e installazioni tecniche, quali impianti di edifici, trasportatori o installazioni di processo, è possibile utilizzare il rilevamento geometrico esatto di oggetti come base per ristrutturazioni o ampliamenti, vengono rilevati anche tutte le tubazioni, cavi elettrici, tralicci e strutture.
